オシロスコープの基本的な使い方

• 主要スイッチの働き
• 基本的な操作手順

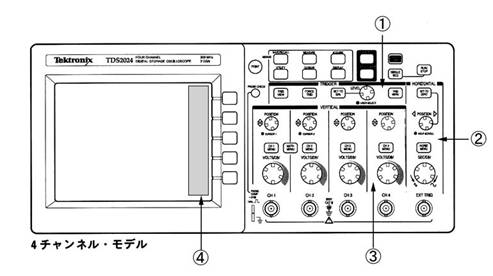

主要スイッチの働き

①TRIGER

• TRIGMENU：トリガ・メニューを表示。トリガ設定時のチンネル変更など。
• TRIG/LEVEL：トリガ・レベルの設定。波形を取り込むきっけをつくるトリガの電圧を設定する。

②HORIZONTAL

• SEC/DIV：メイン時間軸の水平軸スケールを設定。
• POSITION：表示波形の水平方向のポジションを調整。

③VERTICAL

• VOLTS/DIV：垂直軸の電圧スケールの調整。
• POSITION：表示波形の垂直方向のポジションを調整。

④サイド・メニュー

MENUボタンを押すとこの場所にメニューが表示される。

---

基本的な操作手順

1. ON/OFFボタンを押して電源をONにする。
2. 言語選択画面が表示される。このとき選択が日本語ならばそのまま進み、他の言語ならば日本語に直す。
3. 波形測定画面が表示される。
4. 前面パネルCH1MENUボタンを押し、サイド・メニューに表示されるプローブのボタンを繰り返し押して10×を選択する。
5. プローブの減衰率設定スイッチを１０×になっていることを確認する。
6. CH1のプローブを信号に接続する。（CH1〜CH4を使う場合はそれぞれ信号に接続する）
7. 表示された波形が流れるようならば、トリガ設定を調節する。
   • TRIGMENUボタンを押しサイド・メニューに表示させる。
   • ソースのボタンを繰り返し押しチャンネルを合わせる。（この場合はCH1にする）
   • トリガレベルノブで調節し波形を固定する。
8. 測定する信号に対して最適な波形表示になるよう、垂直軸および水平軸の設定を調整する。
   • VOLTS/DIVノブで垂直軸の電圧スケールを調節する。ノブを回すと、スクリーン上の波形の垂直軸方向のサイズが変化する。POSITIONノブで波形の位置を上下方向に移動する。
   • SEC/DIVノブで水平軸の時間スケールを調節する。ノブを回すと、波形が拡大縮小される。POSITIONノブでスクリーン中央を基準に波形の位置を左右に移動する。
