LAD (load address)[2語命令]

主な用途

汎用レジスタに定数（アドレス、アドレス以外も可）を設定する。
汎用レジスタの値に一定の値を加減算する。
汎用レジスタ間の加減算を行う。
ラベルのアドレスを求める。

いずれの場合にも、フラグは影響を受けないことに注意。

２語命令のみ

書き方

LAD  gr,adr[,xr]

gr : 汎用レジスタ名（GR0～GR7）

adr : 定数またはラベル

xr : 指標（インデックス）レジスタ名（GR1～GR7）

カギ括弧 [ ] 内はオプション（省略可能）です。

LAD GRn,LABEL

LABELが指しているアドレス値をGRnに複写する。

LAD GRn,m

GRnに数値mを代入する。

LAD GRn,m,GRi

GRnに数値m（2の歩数表現）にGRiの値を加えて代入する。

注意

LAD命令の実行結果はフラグに影響を与えない。

例

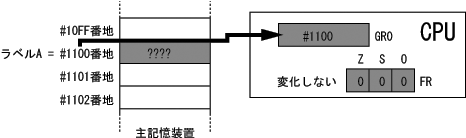

LAD  GR0,A
     :
A    DS  1  ;ラベルAのアドレスが#1100だとする。

ラベルAで参照されるアドレス値#1100がGR0に代入される。フラグは変化なし。

LAD GR1,123

LAD GR1,123,GR2

LAD GR1,123,GR1

練習

次のプログラムで、各レジスタの変化する様子を確認しなさい（フラグの動きにも注意）。

LADTEST START
        LAD     GR0,#0999
        LAD     GR1,0
        LAD     GR2,-123
        LAD     GR3,LABEL1
        LAD     GR4,5
        LAD     GR4,3,GR4
        LAD     GR4,#FFFF,GR4
        RET
LABEL1  DC      117
        END

次の２つのプログラムの機械語を比較してみなさい。

LADTST2 START
        LAD     GR0,5
        RET
        END

LDTEST2 START
	LD	GR0,=5
	RET
	END
